Rohs المدمج الشاشة اللمسية مفتوحة الإطار شاشة لمسة / شاشة لمسة IR للمقامرة

عندما تحتاج الشاشة إلى أن تصبح جزءًا من آلة أو لوحة تحكم أو كيوسك أو خزانة أو نظام مثبت على الحائط ، فإن شاشة سطح المكتب القياسية غالباً ما تكون نقطة البدء الخاطئة.التحدي ليس مجرد الحصول على صورة واضحةيجب أن تتناسب الشاشة مع هيكل التثبيت، وتوفر تفاعل لمس موثوق به، وتدعم واجهات الفيديو واللمس المطلوبة، وتبقى عملية للتنفيذ على المدى الطويل.

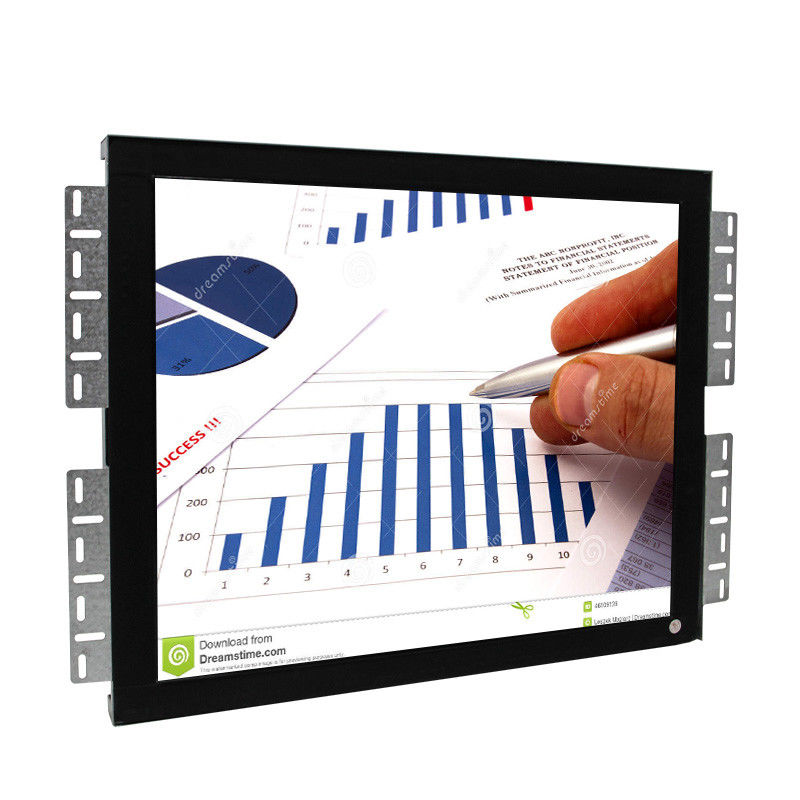

HOP156 هو شاشة لمسة مفتوحة الإطار بطول 15.6 بوصة مصممة حول هذا النوع من متطلبات التكامل. يجمع بين شاشة Full HD IPS مع PCAP capacitive touch و VGA و HDMI مدخلات الفيديو,اتصال USB لمسة، وهيكل مفتوح الإطار مناسبة للتركيب المدمج والجدار.هذا يوفر منصة عرض بسيطة يمكن دمجها في منتج نهائي أكبر بدلا من التعامل معها كشاشة سطح المكتب مستقلة.

• تصميم الإطار المفتوح لدمج المعدات بسلاسة
• لمسة الأشعة تحت البنفسجية للعمل التفاعلي الموثوق به
• اتصال USB و RS232 اللمس
• متوافقة مستضيف D-Sub و HDMI
• ضوء عالي اختياري لبيئات متطلبة
• التثبيت المرن المدمج والتي يتم تثبيتها على الجدار
• خيارات تركيب متعددة لدمج النظام
• أداء لمسة دائمة للعمل المتكرر
• تكوين سلسلة الإطار المفتوح المقاوم للماء
• أدوات التحكم العملية لـ OSD لإعداد النظام

يستخدم HOP156 لوحة IPS بطول 15.6 بوصة بدقة 1920 * 1080 Full HD. توفر منطقته النشطة 344.2 * 193.5 مم سطحًا عرضًا محددًا للواجهات وشاشات التحكم وألواح التحكم ،ومحتويات بصرية أخرى حيث يحتاج المستخدمون إلى القراءة والمساحة المستخدمة على الشاشة.

زاوية الرؤية 178° / 178° تساعد على الحفاظ على رؤية ثابتة من مواقع مختلفة حول الشاشة،وهو مفيد بشكل خاص عندما يتم تثبيت المحطة في المعدات أو وضعت على الجدار بدلا من مباشرة أمام مستخدم واحد.نسبة التباين 1500: 1، 16.7 مليون لون، ووقت الاستجابة 5ms توفر خصائص العرض اللازمة للعمل اليومي الواضح.

بالنسبة للمشاريع التي لا يكفي فيها ضوء 300 cd / m2 القياسي ، يتوفر أيضًا خيار 1000 cd / m2.هذا يعطي المشترين تشكيل شاشة أخرى للنظر فيها عندما تتطلب بيئة التثبيت لوحة أعلى سطوع.

يصبح العرض أكثر فائدة في النظام المضمن عندما يمكن للمستخدمين التفاعل مباشرة مع الواجهة.يستخدم HOP156 تكنولوجيا الشاشة اللمسية الكاسيتيف PCAP مع USB كواجهة نظام اللمس، مما يسمح بتكامل مدخلات اللمس في النظام المضيف دون إضافة جهاز إدخال منفصل.

توفر لوحة اللمس 97٪ من انتقال الضوء، مما يساعد على الحفاظ على وضوح البصرية للشاشة IPS الأساسية. مع وقت استجابة لمسة 2ms ودورة حياة لمسة محددة من 50 مليون لمسة،تم تصميم التكوين حول تفاعل مستخدم متكرر بدلاً من تشغيل الشاشة العرضي.

وتقوم المواصفات المقدمة أيضًا بإدراج تكوينات الشاشة اللمسية ذات 4 أسلاك و 5 أسلاك ، مع اللمس تحت الأشعة تحت الحمراء المتاحة كتكوين اختياري.هذا يعطي مشتري المشروع المزيد من المرونة عند اختيار تكنولوجيا اللمس لمتطلبات التكامل الخاصة بدلا من التعامل مع كل نشر كما نفس مجموعة من العرض واللمس.

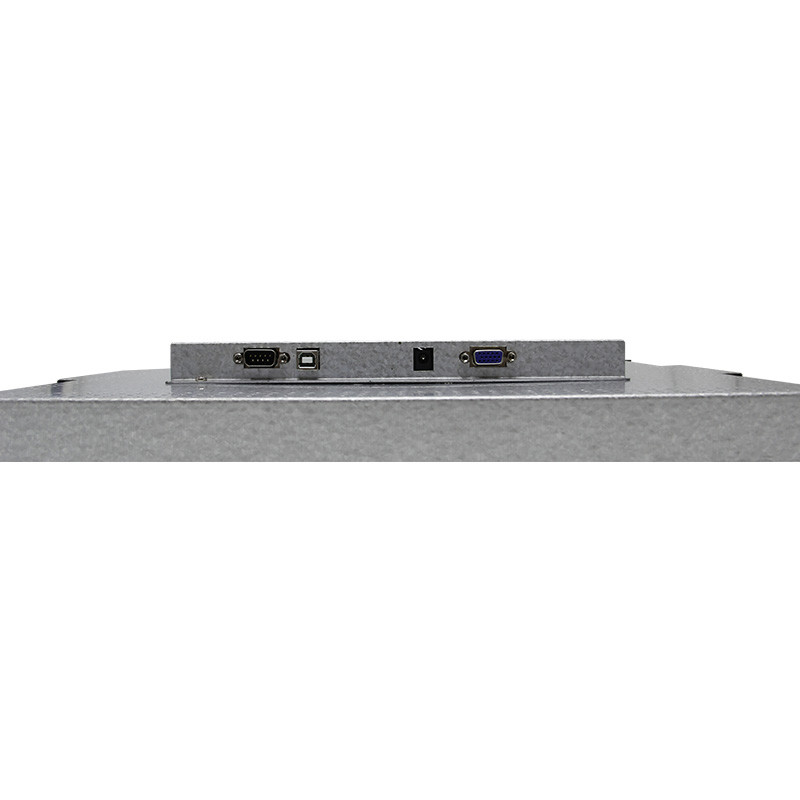

نادراً ما تبدأ مشاريع التكامل من نفس الأجهزة المضيفة بالضبط. قد يستخدم نظام واحد مخرجات HDMI ، بينما قد يعتمد آخر على VGA. يدعم HOP156 كل من مدخلات الفيديو VGA و HDMI ،إعطاء المدمجين النظام طريقة عملية لربط منصات مضيف مختلفة دون تغيير فئة العرض.

يستخدم USB لمواجهة نظام اللمس ، بينما يوفر DC 12V مدخل الطاقة. وهذا يخلق فصلًا واضحًا بين اتصالات الفيديو واللمس والطاقة ،جعل الشاشة أسهل في دمجها في بنية النظام القائمة.

بالنسبة لفرق المشتريات ، غالباً ما تكون توافق الواجهة أكثر أهمية من إضافة ميزات غير ضرورية. يركز HOP156 على الاتصالات الأساسية المطلوبة لمحطة عرض تفاعلية:HDMI و VGA للفيديو، USB لللمس ، و DC 12V للطاقة. يمكن لهذا التكوين البسيط أن يساعد في تقليل تعقيد واجهة غير ضرورية أثناء تصميم النظام.

الفرق الرئيسي بين شاشة الشاشة اللمسية ذات الإطار المفتوح وشاشة الشاشة الاستهلاكية التقليدية هو كيفية تركيب المنتج.يستخدم HOP156 تصميم إطار مفتوح بحيث يمكن دمج الشاشة في حجرة أكبر، الجهاز، الخزانة، أو هيكل المعدات.

بدلاً من الحاجة إلى علبة شاشة كاملة حول اللوحة ، يسمح تكوين الإطار المفتوح للمتكامل بتصميم الهيكل الميكانيكي المحيط بناءً على المنتج النهائي.هذا مفيد عندما تحتاج الشاشة للجلوس على طول مع سطح المعدات أو تصبح جزءا من لوحة الأمامية المخصصة.

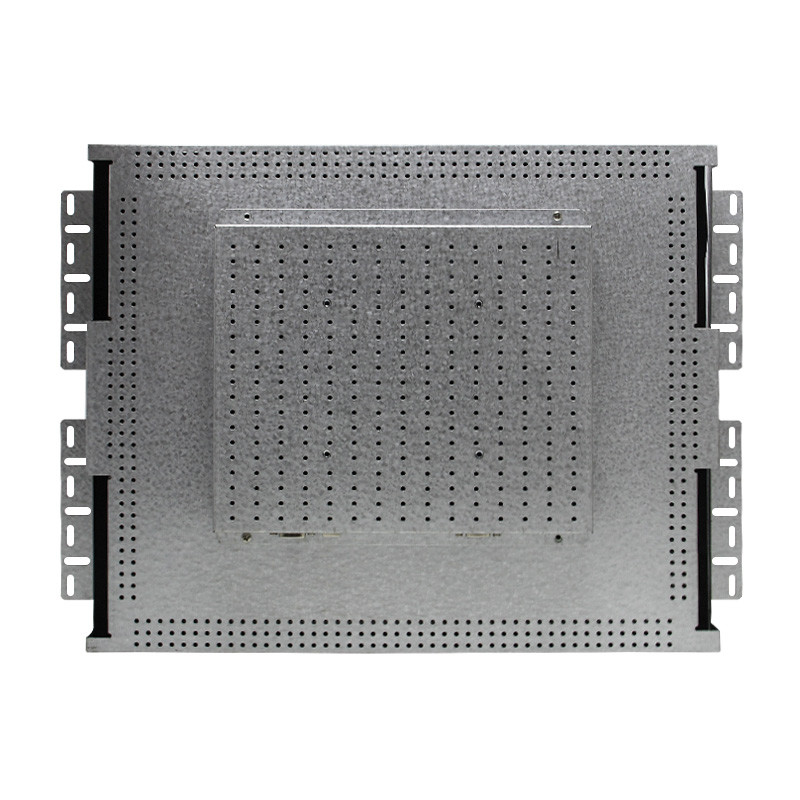

يدعم HOP156 التثبيت المدمج وكذلك النشر على الجدار. بالنسبة للتكوينات المثبتة على الجدار ، يتم دعم تركيب VESA 75mm و VESA 100mm ،مع دعامات تركيب أفقية و عمودية متوفرة أيضًاهذا يوفر طرق تثبيت متعددة اعتمادا على ما إذا كان يتم دمج العرض في المعدات أو تثبيته كجزء من نظام أكبر مثبت على الجدار.

التحدي الشائع في مشتريات الشاشات B2B هو إيجاد نموذج يمكن أن يعمل عبر أكثر من تصميم منتج منتهي واحد. يتم وضع HOP156 حول نهجين للتنفيذ الأساسي:التركيب المدمج وتركيب الجدار.

بالنسبة للمشروع المدمج، فإن بناء الإطار المفتوح يسمح للشاشة بأن تصبح جزءًا من هيكل الزبون أو معمارية المعدات.خيارات تركيب VESA 75mm و 100mm توفر نهج تركيب أكثر توحيدًا.

خيارات دعامة التركيب الأفقية والعمودية تدعم أيضًا التوجهات المادية المختلفة.هذا مهم عندما يحتاج نفس منصة العرض إلى تقييم لعدة تكوينات المنتجات أو مشاريع العملاءبدلاً من اختيار شاشة مختلفة تمامًا لكل متطلبات تركيب، يمكن للمشترين العمل من نفس الشاشة.منصة 6 بوصات مفتوحة الإطار حيث تتوافق المتطلبات الميكانيكية ومتطلبات الواجهة.

لا ينتهي التكامل بمجرد تثبيت الشاشة فعليًا. قد تحتاج إلى تعديل إعدادات الشاشة أثناء التثبيت أو التشغيل أو الصيانة.يتضمن HOP156 عناصر التحكم في OSD التي تغطي الوضوح، التباين، ضبط تلقائي، المرحلة، الساعة، الموقع الأفقي والعمودي، اللغة، إعدادات الوظيفة، وإعادة تعيين.

هذه أدوات التحكم تمنح المثبتين والمشغلين الوصول إلى تعديلات الشاشة الأساسية دون الحاجة إلى إجراء تغييرات على النظام المضيف.للمشاريع التي تنطوي على بيئات تثبيت مختلفة أو مصادر فيديو، وهذا يمكن أن يجعل الإعداد الأولي أكثر مباشرة.

يركز تكوين OSD عمداً على إدارة العرض بدلاً من إضافة وظائف البرمجيات غير الضرورية.هذا يبقي الشاشة وضعت كمكون عرض وملمس التي يمكن أن تعمل جنبا إلى جنب مع جهاز الكمبيوتر الخاص بالعميل، جهاز التحكم، أو نظام التطبيق.
